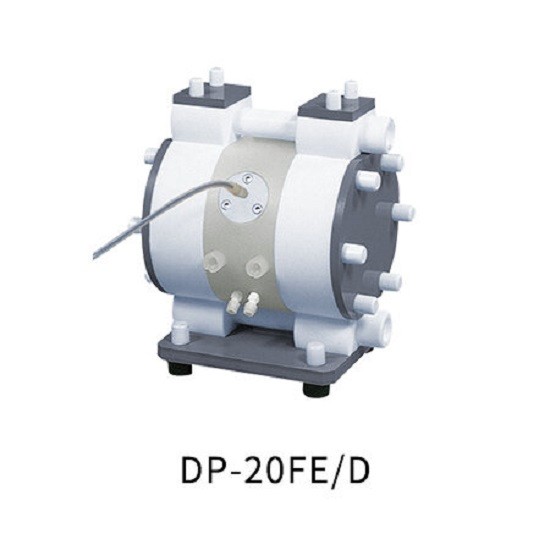

YAMADA雅玛达 气动隔膜泵 DP-FE/D化工泵系列 耐腐蚀防爆泵 流体输送泵

耐腐蚀非金属规格！ 安全设计，本质防爆。

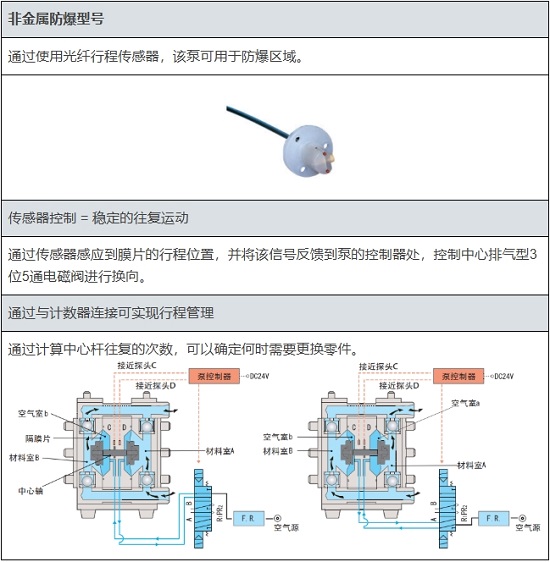

本系列为内藏光纤式行程感应器的无金属·防爆型泵。行程感应器感应到隔膜片的行程末端，将信号传递给泵控制器，控制中间排气型3位5通电磁阀换向，使泵往复运动下去。动作可靠，即使在小行程的时候也能稳定地发挥性能。

采用光纤行程传感器，可在防爆区域使用。

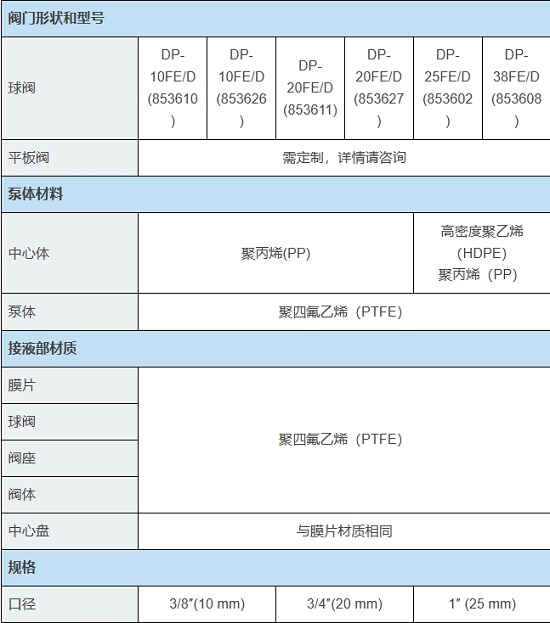

可定制平板阀型号，如需了解更多详情，请与我司营业窗口联系。

■主要用途

防爆区域易燃液体输送，化学品、纯水、废液输送。

■内置光纤式行程传感器型号

传感器感应到膜片的行程末端，将信号传递给泵控制器。

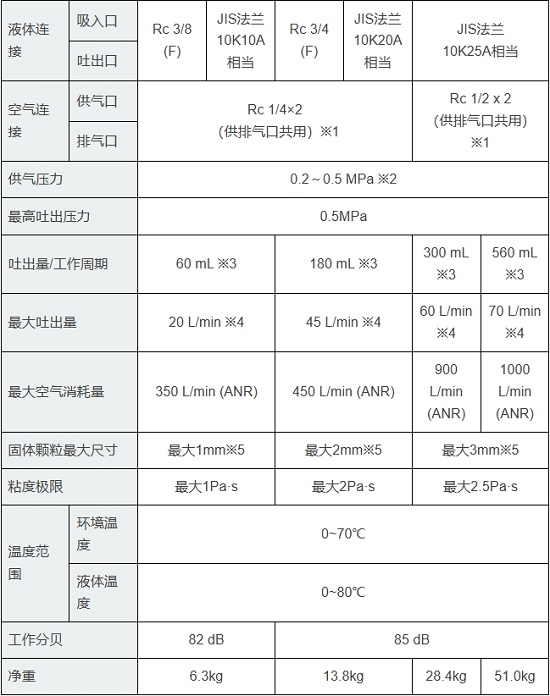

※1从供气阀（电磁阀等）到泵的配管长度请设为1.5m以下。 若从供气阀排气口配管至其他位置时，至排气口未端的配管长度应为5m以下。

※2压缩空气品质需满足「JIS B8392-1：2000一般用压缩空气」的品质等级2，3，2的要求。（最大粒径：1μm，最大压力露点：-20℃，最大油分浓度：0.1mg/m3）。

※3吐出量仅作参考，根据具体使用条件可能会有所不同。

※4最大流量是使用Φ8xΦ6×2.5m空气管、供气压力0.5MPa、清水、扬程为0、室温的测试数据。DP-25FE和 DP-38FE 是基于使用Φ12xΦ10 x 2.5 m 空气管和0.7MPa 供气压力的测试数据。

※5平板阀型号不能输送含固体颗粒的液体。

DP-FE/D 系列泵单独销售时，仅附带5.0 m 传感器线缆。泵控制器 (MFC-24) 、电磁阀等需另行购买。

*如有问题请联系我司营业窗口。

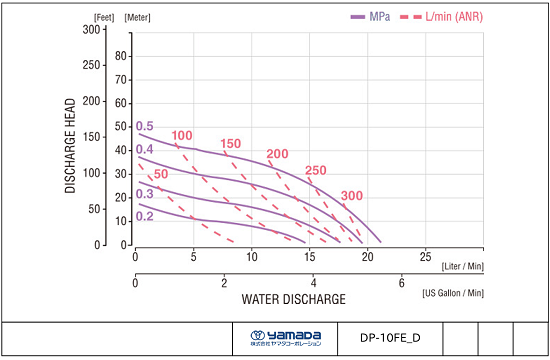

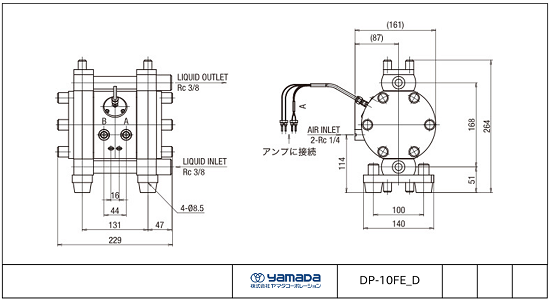

尺寸图和性能曲线
