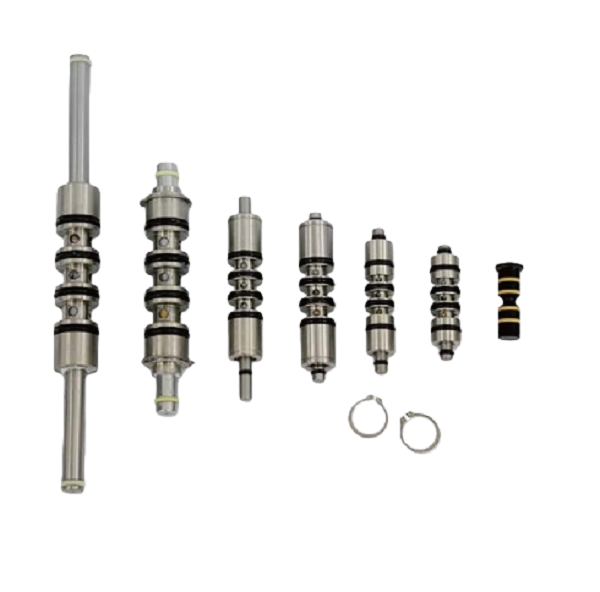

法国LIQUADE沥阔德 气动隔膜泵配件 导向阀 连杆轴 易损件

气动泵配件 导向阀 连杆轴 易损件

导向阀的核心功能

气路切换控制

通过气压信号驱动，交替切换压缩空气流向，控制隔膜片往复运动（左/右腔充气与排气）。

同步协调性

确保两侧隔膜运动同步，避免泵体因气压不平衡导致的卡死或振动。

节能调节

部分高端导向阀可调节换向频率，匹配流量需求，降低能耗（如比例阀应用）。

典型结构与工作原理

滑阀式导向阀

结构：阀芯（金属/工程塑料）在阀体内滑动，通过气压推动切换气路。

特点：耐高压（可达0.8MPa），但需定期润滑（如PTFE涂层阀芯免维护）。

先导式导向阀

结构：利用小气压信号控制主阀换向，响应更快（适用于大流量泵）。

特点：节能且寿命长，但对气源洁净度要求高。

工作流程示例：

压缩空气 → 导向阀入口 → 阀芯切换 → 左腔充气/右腔排气 → 隔膜右移 → 触发换向信号 → 反向切换。

常见故障与维护建议

换向失效

原因：阀芯卡阻（杂质污染）、密封圈老化或气压不足。

对策：清洁阀体、更换密封件（推荐FKM材质）、检查气源压力（≥0.4MPa）。

响应延迟

原因：先导孔堵塞或弹簧疲劳。

对策：用超声波清洗阀体，更换弹性元件。

异常噪音

原因：气流湍流或阀芯撞击，需检查缓冲设计（如节流阀调节）。

选型关键参数

兼容性

气源类型（普通空气/惰性气体）、湿度及含油量要求。

性能参数

工作压力范围（如0.2~0.7MPa）、换向频率（次/分钟）、通径尺寸（如1/4"~1"）。

环境适应性

防爆认证（Ex d IIB T4）、耐腐蚀（沿海地区建议不锈钢阀体）。
